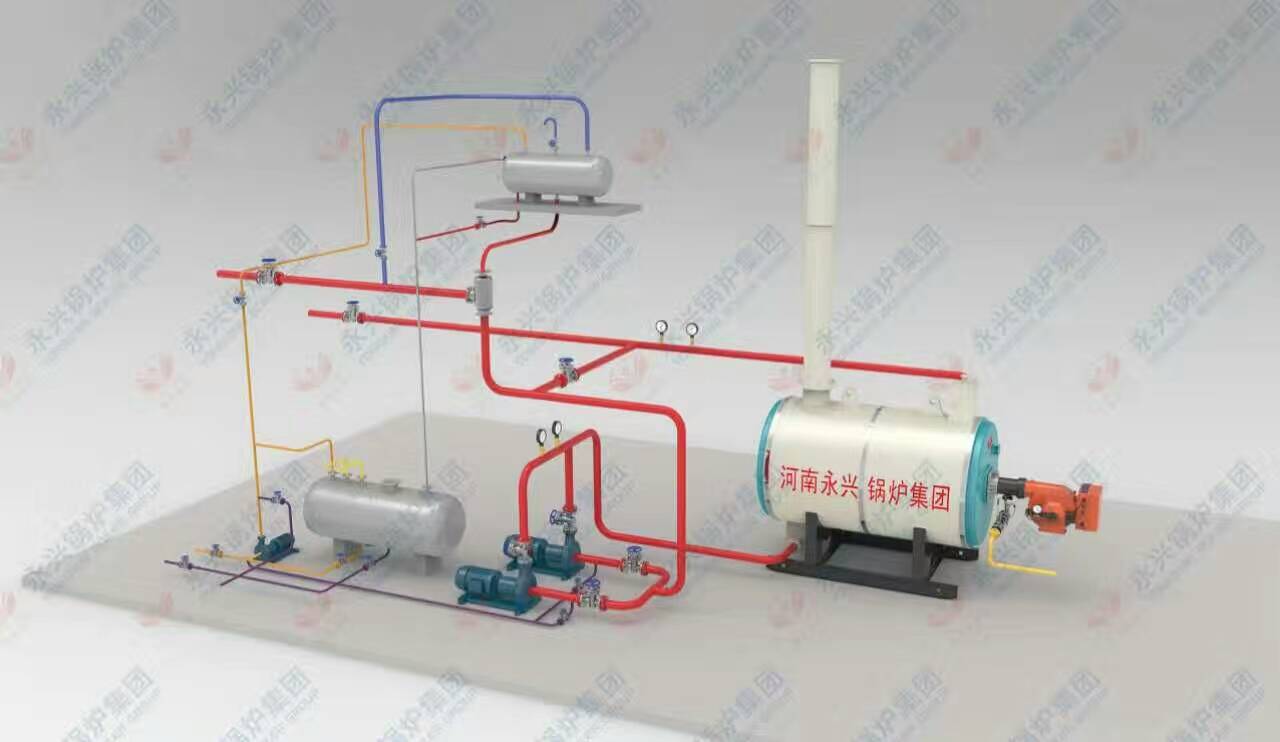

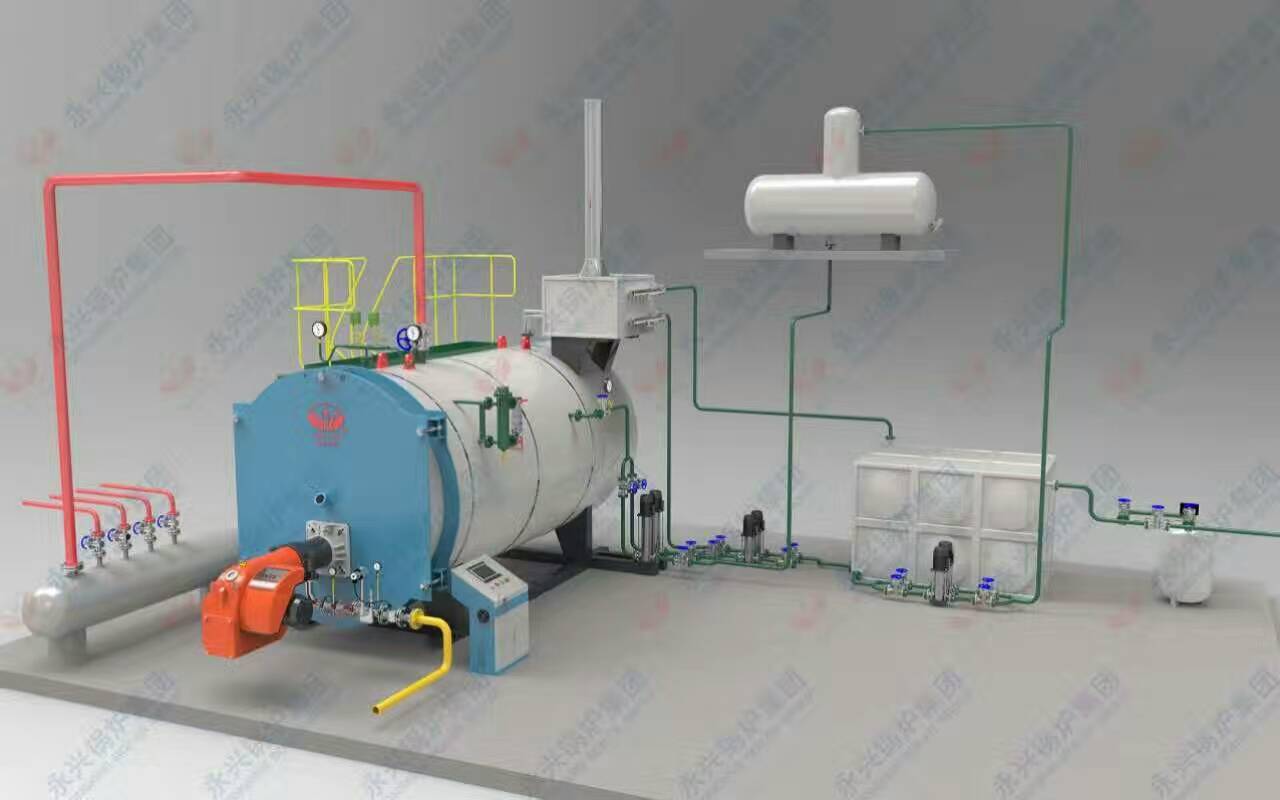

YY（Q）W- 350Y(Q)型有機熱載體爐系臥式三回程圓筒形結構，采用進口燃燒機中心燃燒形式。其受熱面由φ51×3mm的20(GB3087-2008)無縫鋼管制造。進出口集箱采用20(GB30872008)，φ89×4.5mm的無縫鋼管制造。

經水動力計算爐管總壓降為0.11MPa

根據設計規范參數，我們通過計算選定循環油泵流量為30m3/h，據此可以計算確定輻射受熱面的介質流速為2.46m均大于2m/s，對流受熱面的介質流速為2.46m均大于1.5m/s，并且爐內循環阻力遠小于循環泵對介質的壓力，這完全符合《有機熱載體爐安全技術監察規程》和《熱水鍋爐安全技術監察規程》及GB/T17410-2008《有機熱載體爐》中的有關規定。

工藝要求：

根據本公司現有工藝裝備條件，可以滿足該型熱載體爐的制造工藝，但須遵下要求：

整個制造過程符合《有機熱載體爐安全技術監察規程》和《熱水鍋爐安全技術監察規程》以及GB/T17410-2008《有機熱載體爐》中的相關規定。

各盤管焊接必須采用氬弧焊，焊后進行無損探傷，探傷比例應符合GB/T17410-2008《有機熱載體爐》中第5.3.4條中的規定。

單程盤管制作完畢后，應作水壓試驗，試驗壓力為2.0MPa，保壓時間為10-20s。試壓合格后，方可進入組裝工序。

本體組裝完成后，應作水壓試驗，試驗壓力為1.5MPa，保壓時間為20min。試壓合格后用壓縮空氣進行吹凈、封口，嚴防雜物入內。

鍋爐的安裝和驗收應符合GB50273-2009《鍋爐安裝工程施工及驗收規范》的有關規定。
