一、概述

二、鍋爐特點

三、安裝要求

四、操作與使用

五、正常運行

六、鍋爐維護

七、鍋爐水質要求

八、水壓試驗

九、排污

十、檢驗

-1-

一、概  述

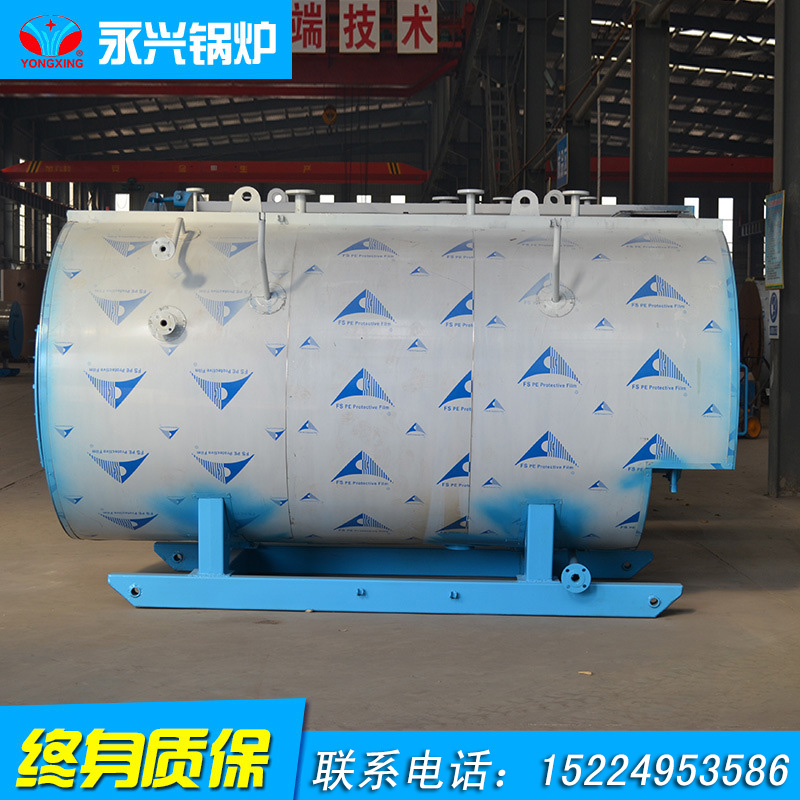

LDR系列全自動電熱熱水鍋爐是針對傳統的燃煤、燃油、氣鍋爐不可克服的缺點而設計的新一代供熱設備。具有過流、短路、缺相、漏電等多種保護，補水自動調節、程序控制啟停、自動運行等先進技術及故障保護等功能。該鍋爐具有結構緊湊、安全可靠、操作簡單、維修方便、效率高、無污染、無需專人管理等諸多優點。

二、鍋 爐 特 點

1、鍋爐采用鍋殼式結構，主要由鍋殼封頭、鍋殼筒體、電熱管座等部件組成。

2、結構簡單合理，附屬設備少，便于鍋爐檢查和維修。

3、結構緊湊、安裝簡便、占地面積小、基建投資省等。

三、安 裝 要 求

電熱熱水鍋爐的安裝包括爐體的安裝、電力系統的安裝和水循環系統管道的安裝。安裝時除按照施工圖外，還必須滿足以下要求。

（一）鍋爐本體安裝：

1、爐體安裝在地下室或地面時，其基礎應高出地面100~150mm，且必須設地溝以方便排污。基礎應平整、堅實。

2、爐體安裝在樓頂上面時，應盡量選擇屋頂橫梁承重，必要時要用槽鋼加固，并確保屋頂和鍋爐的安全。

-2-

3、爐體安裝時必須留有地下電纜溝或架空電纜橋架。

4、電熱鍋爐對鍋爐房無過高要求，但仍需做倒通風良好，不受雨雪淋襲，環境保持干燥，無腐蝕和易燃氣體存在。

（二）管道閥門的安裝

該型鍋爐為快裝鍋爐，安裝極其簡便，鍋爐不需要特別地面基礎，只需足夠承受力的地面便可。

1、補水管路安裝要求

備用水池的最高水位一般沒有嚴格要求，由地面蓄水池接至高位水箱，地面水池應保持水的潔凈。在水池出口處（即補水管路入口）應裝設鋼絲濾網。

2、出、回水管路的安裝

出、回水管引出段直段應大于0.5米，彎曲半徑應為管子直徑的4~5倍，管路最高處應裝自動放汽閥，以防止管路循環帶汽，同時要進行可靠保溫。

3、安全閥安裝要求

安全閥在水壓試驗后安裝，按照勞動部“蒸汽鍋爐安全技術監察規程”（96）第143條，表7-2規定對安全閥進行壓力調整。

①安全閥調整辦法

以0.7MPa工作壓力為例，首先拆去工口銷，除去頂蓋，擰動六角鎖緊螺母 ，然后擰動調節螺桿， 使第一只安全閥調整到

0.784MPa，第二只安全閥調整到0.8MPa，然后擰緊六角鎖緊螺母，裝妥其余另件。

②安全閥的出口側安裝排水管，將排水管導向鍋爐房外安全處，排水管上不允許設閥門。

③所有安全閥經校正后，不許亂動。

④在校驗安全閥時，鍋內水位應較平常水位略低，并預備在

-3-

安全閥開啟后，能隨時進水。

⑤切勿敲擊安全閥上的任何部分，開啟安全閥只能用閥上的控制桿。

⑥在安全閥未校正前鍋爐絕對禁止運行。

4、溫度計的安裝

熱水爐系統一般應裝設兩只可靠的溫度計，鍋爐出水及回水口各一只，以便于操作工人的正常操作。

（三）電路系統安裝

1、按鍋爐額定功率配接能夠容納該容量的三相四線制380V、50HZ電源。

2、鍋爐設備有接地裝置，保證爐體與地線有良好的連接，爐體的接地線應符合GB1417規定，接地電阻≤4Ω接地線16mm2軟銅線。

3、每條電纜接線要正確、牢靠。

4、按隨機技術文件，檢查接線，確保正確無誤。

5、電控柜與爐體之間應設置電纜溝或橋架，以便接線。

（四）電控柜的安裝

1、電控柜為封閉式結構，前門為整體式結構，后門為可拆的散熱槽板，柜體應安裝在骨架角鐵上，用螺檢連接固定，前后空間不小于1米，以便檢查檢修。

2、用戶電源接到開關端頂部銅排上，柜外控制線接到柜體下部接線端子板上。

3、柜體應可靠接地，接地電阻小于10Ω。

四、操 作 與 使 用

（一）電控柜控制

-4-

電熱蒸汽鍋爐在安裝完畢后，應由有關的技術人員檢查、調試、驗收，確保一切正確無誤。

1、操作前的準備和注意事項：

a.電熱鍋爐應由經過培訓的人員操作，操作前應仔細閱讀安裝使用說明書，并熟悉掌握操作程序；

b.操作前需經過各項安全檢查，對管路、閥門、儀表確認一切正常后方可開機運行；

c.運行中，如發生報警信號或自動跳閘，必須待專業人員排除故障后，方可重新工作；

d.鍋爐加熱電源模式為三角形，根據圖紙及安裝要求接通電源及電腦控制器與鍋爐爐體之間連接線后，將“工作控制選擇開關”旋至“1”進行“手動”操作調試，首先旋動“補水泵手動旋鈕”使補水泵工作，并觀察鍋爐高位水箱呈的水面高度，達到水位高限時，使補水停止工作，然后依次旋動“電加熱手動旋鈕”將電加熱投入，此時要特別注意壓力、水位變化。如果運行一切

正常，就可以調試“自動”運行了；

e.將“工作制選擇開關”旋至“2”，首先可以看到“停止指示”燈亮；其它指示燈的情況是：“水位指示”燈低水位時慢閃，高水時常亮；“壓力指示”燈低壓時慢閃，高壓時快閃，正常時常亮；“PCL故障指示”燈正常時常亮，電池不足時快閃，運行出錯時慢閃，且低水位、高壓時有電鈴報警，當情況解除時又自動投入，按下“啟動按鈕”，“停止指示”燈滅，“啟動指示”燈亮，如果不壓力參數正常（與設定值比較），電加熱將每隔5秒自動投入一組。系統正在運行中，若發現嚴重情況3，可按“急停按鈕”，自動運行系統將停止。如果在補水泵運行的情況下，低水位持續5分鐘以上時，系統加熱將自動斷開，以防止鍋爐及循環系統故障。

-5-

f.具體操作可參照熱水鍋爐面板操作圖。

1—電流表（測A相電流） 2—電流表（測B相電源）

3—電流表（測C相電流）

4—電壓表（通過8測AB、BC、CA之間電壓）

5—備用1 6—備用2

7—工作制選擇 8—電壓轉換開關

9—緊急停車按鈕(手動無效) 10—補水泵運行指示

11—第一組電熱指示 12—第二組電熱指示

13—第三組電熱指示 14—第四組電熱批示

15—水位指示 16—壓力指示

17—補水泵手動旋鈕 18—第一組電熱手動旋鈕

19—第二組電熱手動旋鈕 20—第三組電組手疆界旋鈕

21—第四組電熱手動旋鈕 22—PLC故障指示

23—溫度指示 24—停止按鈕

25—啟動指示 26—停止按鈕

27—啟動按扭

-6-

五、正 常 運 行

鍋爐正常運行時，操作者應對各種輔機定期進行檢查是否有不正?，F(xiàn)象，并監視各種電器元件和儀表。

鍋爐正常運行時要求做到：鍋爐滿水運行，爐體壓力為零，保持鍋爐房的整潔，做好交接班工作。遵守崗位責任制度，確保安全可靠，防止事故發生，司爐工應該定期總結操作經驗，不斷提高運行水平。

（一）給水要求

鍋爐給水需要進行處理，給水應符合GB1576—2001《工業鍋爐水質》的標準。

（二）給水設備

1、所有給水泵及循環泵是否正常，應在接班時開車檢驗。如在故障立即進行修理。

2、鍋爐的補水應迅速，以保證循環系統的運行正常。

（三）鍋爐壓力

經常注意壓力變化，盡可能保持鍋爐壓力為零，鍋爐不得帶壓工作。

（四）壓力表

壓力表彎管每班應沖洗一次，檢查壓力表是否正常，如發現壓力表損壞，應立即停爐修理或更換。為了保證壓力表正確性，應按國家計量部門的規定進行檢驗，如讀數相差超過±2.5%應進行修理或更換。

（五）鍋爐房清潔

1、鍋爐房應保持清潔，鍋爐房里不應堆放其他雜物。

2、注意室內照明，對水位表壓力表尤應有良好照明，使司爐

-7-

工看得清楚。經常巡視鍋爐周圍，檢查鍋爐及附屬另件是否正常。

（六）交接班

為了保證每班能安全可靠經濟運行，司爐工在交接班時，要切實做好以下工作：

1、接班的司爐工，要在規定的時間前到達鍋爐房，做好接班準備。

2、交班的司爐工要做到：

a.鍋爐應保持表壓為正常，且滿水。

b.鍋爐各附件（包括管道、閥門、儀表）安全靈活可靠。

c.鍋爐房清潔整齊，燈光明亮。

3、交接班雙方要認真負責，同時將交接中的情況和問題記入運行記錄薄。

六、維 護 和 檢 修

為了保證電熱常壓熱水鍋爐正常運行和延長使用壽命，發揮其高效節能、運行經濟的優勢，必須依據以下要求進行維護、保養。

（一）新裝鍋爐使用的維護：

1、調試使用前，需清除鍋爐本體、電控柜的污漬、污垢、保證爐體、電控柜等設備整潔。檢查電路、管路、閥門、儀表連接正確無誤。

2、煮爐：新裝鍋爐使用前及長期停機后再次使用時，必須煮

-8-

爐，通過煮爐可起到緩蝕阻垢作用，延長使用壽命。

3、鍋爐各部件經檢查，證實安全后即可煮爐，煮爐可采用純

堿或磷酸鈉，其用量從鍋爐容積每立方米5Kg，應配制成20%的溶液燃燒煮48小時，停止燃燒，水溫降至60℃以下。

4、煮爐完后，待鍋爐水溫降至60℃后進行排污，把水放完后，用清水沖洗內部，直到干凈為止。

（二）爐體日常維護保養

1、必須做到每周排污1~2次，排污量視具體污垢情況而定。

2、平時經常檢查電路和水循環管中系統，發現有不正常情況時應排除。

3、嚴禁將爐體上電氣防護罩被水濺濕。

（三）爐體停機維護保養

爐體長期停機一個月以上時，將爐體鍋水進行排污，并加清水沖洗，然后關閉排污閥，將配制好的保護劑同軟化水同時加入鍋內至滿。開機運行，使鍋爐水溫升到80℃左右停機，關閉所有閥門，保持密封。在停機期間每月開機加溫一次，開機加溫鍋水前，開啟已密封的排氣口，加溫完停機后，再密封排氣口。

保養鍋水加藥配方：

NaOH（火堿）6~8千克/噸水

或碳酸（純堿）15千克/噸水或磷酸三納15千克/噸水

-9-

七、鍋 爐 水 質 要 求

為確保鍋爐的長期高效經濟運行，鍋水必須經過處理，并達到GB1576—2001《工業鍋爐水質》標準中，鍋外化學處理的水質要求。

按鍋外水處理時要求如表3規定。

-10-

八、鍋爐的水壓試驗

鍋爐本體與主要管道安裝完畢后應進行水壓試驗。

水壓試驗前應對鍋爐進行內部檢查，以0.7MPa鍋爐為例水壓試驗壓力為1.05MPa，鍋爐進行水壓試驗時，水壓應緩慢的升降，當水壓上升到0.7MPa時，應暫停升壓檢查有無滲漏，然后升壓到試驗壓力1.05MPa，并在該壓力下保壓20分鐘，然后降到0.7MPa進行全面檢查。

水壓試驗應在周圍氣溫高于5℃時進行，低于5℃時必須有防凍措施，水壓試驗用水一般為20~70℃。

九、排   污

一般給水內含有或多或少的礦物質。給水進入鍋爐汽化后，礦物質留在鍋內，濃縮到一定程度后，應在鍋內沉淀下來。蒸發量越大運行時間越長，沉淀物就越多，為了防止由于水垢、水渣而引起鍋爐損壞，必須保證爐水質量、爐水總堿度，超過標準范圍時，應對爐水進行排污。

一般用戶在化驗條件尚未完備時，可根據具體情況定期進行排污。例如每天一次或每班一次等。

排污時應注意下列事項：

1、如二臺或二臺以上鍋爐使用同一排污總管，而排污管上又無逆止閥門，排污時應注意：

a.禁止二臺鍋爐同時排污；

b.如另一臺鍋爐正在檢修，則排污前必須將檢修中的鍋爐與排污管隔斷分開。

2、排污應在停爐狀態下運行，排污應進行系統補水，以保證鍋爐的正常運行。

-11-

3、假如排污管端不是通到排污箱內或排污井內，并且沒有保護設備，則必須在確實知道靠近排污管端處沒有人時才進行排污，以免在排污時發生不幸事故。

4、排污時具體操作如下：

項目		給水			鍋水
額定蒸汽壓力MPa		≤1.0	＞1.0 ≤1.6	＞1.6 ≤2.5	≤1.0	＞1.0 ≤1.6	＞1.6 ≤2.5
懸浮物mg/L		≤5	≤5	≤5
總硬度mmoL/L		≤0.03	≤0.03	≤0.03
總堿度	無過熱器				6-26	6-24	6-16
	有過熱器					≤14	≤12
PH（25℃）		≥7	≥7	≥7	10-12	10-12	10-12
溶解氧mg/L		≤0.1	≤0.1	≤0.05
溶解固形物mg/L	無過熱器				＜4000	＜3500	＜3000
	有過熱器					＜3000	＜2500
SO32- mg/L						10-30	10-30
PO43-mg/L						10-30	10-30
						＜0.2	＜0.2
含油量me/L		≤2	≤2	≤2



鍋爐上部分別串裝有兩只排污閥，排污時首先將第二只（離鍋爐遠的一只總排污閥）全開，然后微開第一只排污閥（離鍋筒最近的一只）以便預熱排污管道，待管道預熱后再緩緩開大第一只排污閥、排污完畢必須先緩緩關小第一只排污閥，關閉后再關第二只排污閥。如此操作目的，是用第一只控制排污，以保持第二只的嚴密性。當?shù)谝恢粷B漏時，仍可使用第二只控制排污，排污時發現排污管道口有沖擊聲，即應將第一只排污閥關小直至沖擊聲消失為止，然后再緩緩開大，排污不宜連續長時間進行，以免影響水循環。

5、排污完畢關閉排污閥后，應檢查排污閥是滯嚴密，檢查方法是：關閉排污閥過一些時間后，在離開第二保排污閥的管道上用手試摸，是滯冷卻，如并不冷卻則排污閥必有滲漏。

十、檢    驗

1、鍋爐使用單位在鍋爐首次運行2~3周后，應停爐檢查一鎰，在計劃停爐期間應對平時所發現的問題及需要檢修的項目如閥門漏水、煙道漏風等進行認真檢查和修理。

2、鍋爐在任何部位的檢修必須登記，以便查考。

3、根據“熱水鍋爐安全技術監察規程”的要求，在用鍋爐每兩年進行一次運行狀態下的外部檢驗，每兩年進行一次停爐內外部檢驗，每六年進行一次水壓試驗。

-12-

4、除定期檢驗外，鍋爐有下列情況之一時，也應進行內部檢驗。

①移裝鍋爐投運前；

②鍋爐受壓元件，經重大修理改造及重新運行一年后；

③鍋爐停運一年需恢復運行前；

④根據上次內部檢驗結果和鍋爐運行情況對設備安全可靠性有懷疑時。

5、內部檢驗的重點

①上次檢驗有缺陷的部位；

②鍋爐受壓元件的內外表面，特別在開孔、焊縫、扳邊等處應檢查有無裂紋、裂口和腐蝕；

③受壓元件有無凹陷、彎曲、鼓包和過熱；

④受壓元件水側有無水垢、水渣。

⑤進水管和排污管與鍋筒的接口處有無腐蝕、裂紋，排污閥和排污連接是否牢靠。

6、外部檢驗的重點。

①鍋爐房內的各項制造是否齊全、司爐工、化驗員是否持證上崗；

②鍋爐周圍可見受壓元件管道、閥門有無變形泄漏。

③安全附件是否靈敏可靠，水位表、安全閥
