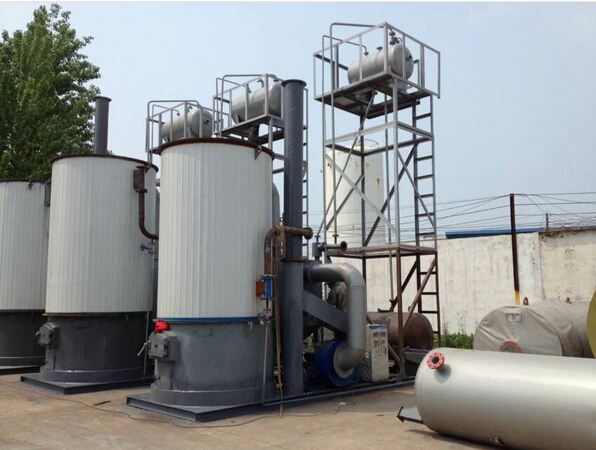

立式燃煤系列導熱油爐

產品簡介:
24小時服務熱線:15224953586 / 0394-6579688

產品介紹性能優勢技術參數工作原理

一種新型的特種鍋爐又稱導熱油爐,具有低壓、高溫工作特性,其供熱溫度可達到液相或汽相>。凡是需要均勻穩定地加熱,且不允許火焰直接加熱的工藝加熱溫度在80-320℃之間的各種生產場合中都可以采用有機熱載體供熱。有機熱載體爐一般以煤、油、汽為燃料,以導熱油為介質,利用熱油循環油泵強制介質進行液相循環,將熱能輸送給用熱設備后再返回加熱爐重新加熱,具有在低的壓力下獲得高的工作溫度,并且能對介質運行進行高精密控制工作。系統熱利用率高,運行維修方便,是一種安全、高效、節能的理想供熱設備。
         型鏈條爐排有機熱載體爐,是一種臥式多回程列管式新型熱載體爐,在爐膛內布置了密排輻射受熱管。爐膛左右二側裝有密集對流管束。采用輕型鏈條爐排實現機械加煤,配有鼓風機、引風機進行機械通風,并裝有刮板式出渣機實現自動出渣。該爐前后拱采用新型的節能技術爐拱。燃料自煤斗落到爐排上,進入爐膛燃燒后,火焰經過后拱折射向上通過本體兩側燃燼室折向轉到前煙箱,再由前煙箱折回鍋內管束,通過后煙箱進入省煤器,然后由引風機抽引通過煙道至煙囪排向大氣。

◆產品用途:

化學工業--油脂化工、聚合工業、反應罐、蒸餾、濃縮。
         塑料工業--塑料發炮、擠壓定型。
         紡織工業--樹脂定型機、染色機、干燥室、高溫機、滾筒機。
         食品工業--蒸煮、干燥、植物油提煉。
         紙品工業--包裝紙箱的多層紙板、烘干、干燥。
         其  它--金屬電鍍槽的加熱、涂料縮合、干燥、醫藥工業蒸餾、還原、濃縮、脫水等。

性能優勢

⑴.加熱爐:主體是加熱爐系統的主機部分,有機熱載體由此獲得熱能,主機部分為爐本體與底座兩大部分。

⑵.熱油循環泵:熱油循環泵是導熱油閉路強制循環的動力,要求每臺加熱爐配置兩臺泵,其中一臺為備用。

⑶.膨脹槽(高位槽):膨脹槽用作導熱油因溫度變化而產生體積變化的補償從而穩定系統載熱體的壓力同時還可以幫助系統脫水排汽因此膨脹槽應設置在比系統其它設備或管道高出正常工作時應保持高液位狀態當突然停電或熱油循環泵發生故障而需緊急停爐時可以將冷油置換閥打開此時高位槽的冷油利用其位能流經爐管而入貯油槽從而防止?fàn)t管內導熱油超溫過熱。

⑷.貯油槽(低位槽):貯油槽主要用來貯存高位槽、爐管及系統排出的導熱油,工作時應處于低液位狀態,隨時準備接受外來導熱油。排氣口應接至安全區且不得設置閥門。

⑸.注油泵(齒輪泵):用來向系統補充或抽出導熱油。泵體上箭頭方向是主軸轉方向,也是介質的流動方向。

⑹.濾油器型濾油器):濾油器用來過濾并清除供熱系統中的異物。

⑺.油汽分離器:油汽分離器用來分離并排除供熱系統中的空氣、水蒸汽及其它氣體,從而確保導熱油在液相無氣水的狀態下穩定運行


技術參數



型號YGL120MYGL240MYGL350MYGL500MYGL700MYGL1000MYGL1200MYGL1400MYGL2000M
項目參數
供熱量Kcal/h102030406080100120160
額定熱功率Kw1202403505007001000120014002000
熱效率%657073737575757576
設計壓力Mpa0.60.60.60.60.60.60.60.61.0
最高工作溫度℃320320320320320320320320320
爐內容油量0.090.220.280.380.590.750.91.31.69
循環油量12.520406080100100100120
配管連接口徑mm508080100100125125125150
系統裝機容量Kw81018222535353546

 外型

 尺寸

直徑mm121515001650170020302160216022002350
高度mm231027502850330034503850425051005400
設備重量Kg250032004800530058006200690078008800


工作原理

型鏈條爐排有機熱載體爐,是一種臥式多回程列管式新型熱載體爐,在爐膛內布置了密排輻射受熱管。爐膛左右二側裝有密集對流管束。采用輕型鏈條爐排實現機械加煤,配有鼓風機、引風機進行機械通風,并裝有刮板式出渣機實現自動出渣。該爐前后拱采用新型的節能技術爐拱。燃料自煤斗落到爐排上,進入爐膛燃燒后,火焰經過后拱折射向上通過本體兩側燃燼室折向轉到前煙箱,再由前煙箱折回鍋內管束,通過后煙箱進入省煤器,然后由引風機抽引通過煙道至煙囪排向大氣。
