燃煤導熱油爐適用范圍:
1、化學工業－油脂化工、聚合工業、反應罐、蒸餾、濃縮。
|
有機熱載體爐是一種新型的特種鍋爐又稱導熱油爐，具有低壓、高溫工作特性，其供熱溫度可達到液相340℃或汽相400℃度。凡是需要均勻穩定地加熱，且不允許火焰直接加熱的工藝加熱溫度在150℃-380℃之間的各種生產場合中都可以采用有機熱載體供熱。有機熱載體爐一般以煤、油、汽為燃料，以導熱油為介質，利用熱油循環油泵強制介質進行液相循環，將熱能輸送給用熱設備后再返回加熱爐重新加熱，具有在低的壓力下獲得高的工作溫度，并且能對介質運行進行高精密控制工作。系統熱利用率高，運行維修方便，是一種安全、高效、節能的理想首選供熱設備。

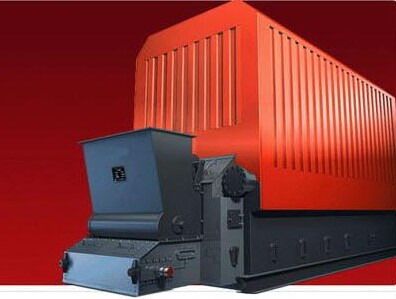

臥式鏈條爐排有機熱載體爐，是一種臥式多回程列管式新型熱載體爐，在爐膛內布置了密排輻射受熱管。爐膛左右二側裝有密集對流管束。采用輕型鏈條爐排實現機械加煤，配有鼓風機、引風機進行機械通風，并裝有刮板式出渣機實現自動出渣。該爐前后拱采用新型的節能技術爐拱。燃料自煤斗落到爐排上，進入爐膛燃燒后，火焰經過后拱折射向上通過本體兩側燃燼室折向轉到前煙箱，再由前煙箱折回鍋內管束，通過后煙箱進入省煤器，然后由引風機抽引通過煙道至煙囪排向大氣。
性能特點：
（1）、獲得低壓高溫?zé)峤橘|(zhì)，調節方便，供熱均勻，可以滿足精確的工藝溫度。
（2）、液相循環供熱，無冷凝排放熱損失，供熱系統熱效率高。
（3）、工作介質受熱及放熱和溫度升降對體積的變化，在系統內有補償技術措施。
（4）、循環供熱前有嚴格控制工作介質內空氣、水分及其他低揮發物含量的技術措施
【 YWL系列立式燃煤導熱油鍋爐—技術參數 】
|
型號 |
YLL-240MA |
YLL-350MA |
YLL-500MA |
YLL-700MA |
YLL-1000MA |
YLL-1200MA |
YLL-1400MA |
YLL-2000MA |
|
|
額定功率（KW） |
240 |
350 |
500 |
700 |
1000 |
1200 |
1400 |
2000 |
|
|
熱效率 % |
≥73 |
||||||||
|
設計壓力MPa |
1.1 |
||||||||
|
介質最高溫度℃ |
340 |
||||||||
|
循環油量m3/h |
20 |
30 |
40 |
60 |
80 |
100 |
100 |
160 |
|
|
配管連接口徑 |
50 |
65 |
65 |
100 |
100 |
125 |
125 |
150 |
|
|
全系統裝機容量KW |
15.9 |
18.35 |
18.35 |
25.9 |
31.5 |
43.45 |
43.45 |
62.75 |
|
|
燃料種類 |
Ⅱ、Ⅲ類煙煤 |
||||||||
|
燃煤量（Kg/h） |
52 |
70 |
108 |
145 |
180 |
225 |
270 |
392 |
|
|
外 |
長mm） |
3600 |
4415 |
4415 |
4710 |
4710 |
4710 |
4710 |
5830 |
|
寬 |
1470 |
1780 |
1780 |
2080 |
2170 |
2280 |
2280 |
2450 |
|
|
高 |
3210 |
3386 |
3881 |
4033 |
4608 |
4855 |
5430 |
5826 |
|
|
設備總重量（Kg） |
7520 |
9690 |
9980 |
10886 |
11812 |
12980 |
13935 |
21680 |
|
